opf160m

 PRESSA AGGRAFFATRICE AUTOMATICA ORIZZONTALE A CONTROLLO CON MICROSWITCH PER MEDIE PRODUZIONI DI TUBI FLESSIBILI, DA 1/4″ FINO A  - 1.1/2″ R2

SCHEDA TECNICA

A) – POTENZA DI PRESSATURA: 160 TONNELLATE

B) – MORSETTI: NUMERO 10 SERIE DA 8 MORSETTI Ø 16-19-22-26-30-36 (H.60) 40-45-50-55 (H80)

C) – CAPACITA’ SU TUBI 6 SPIRALI: 1″ D) – CAPACITA’ SU TUBI 4 SPIRALI : 1.1/4″

E) – APERTURA:  Ø MORSETTI + 60MM

F) – PREDISPOSIZIONE CAMBIO RAPIDO MORSETTI (DA Ø 16 A Ø 55)

G) – MOTORE: 3KW – 230/400V. – 50 HZ

H) – AUTOMAZIONE: 2 PROGRAMMI DI LAVORO (MANUALE/SEMIAUTOMATICO)

I) – COMANDI: PULSANTI E PEDALIERA

L) – VELOCITA’ DI FUNZIONAMENTO: AVVICINAMENTO RAPIDO, FRENATURA, PRESSATURA A BASSA VELOCITA’, SOSTA, RITORNO RAPIDO.

M) – DIMENSIONE: 540X880 ALTEZZA 1350 (Solo corpo macchina esc.pulsantiera )

N) – PESO: KG.480 (senza morsetti)

O) – SICUREZZA: CONFORME ALLE NORME CE

P) – LIVELLO RUMOROSITA’:65DB

REGOLAZIONI E IMPOSTAZIONI

M = REGOLAZIONE CON NONIO GRADUATO E MICROSWITCH

MORSETTI STANDARD

Range max. consigliato <5

CODICE CAMPO D’IMPIEGO LUNGHEZZA
F160M-7 7-10* 40
F160M-10 10-13* 40
F160M-13 13-16* 40
F160M-16 16-19 60
F160M-19 19-22 60
F160M-22 22-26 60
F160M-26 26-30 60
F160M-30 30-36 60
F160M-36 36-40 60
F160M-40 40-45 80
F160M-45 45-50 80
F160M-50 50-55 80
F160M-55 55-60 80

F160MI-50 50-55 90
F160MI55 55-60 90

* = A richiesta RANGE MAX. <10 x trecciati RANGE MAX. <15 x tubi industriali

 OPTIONAL

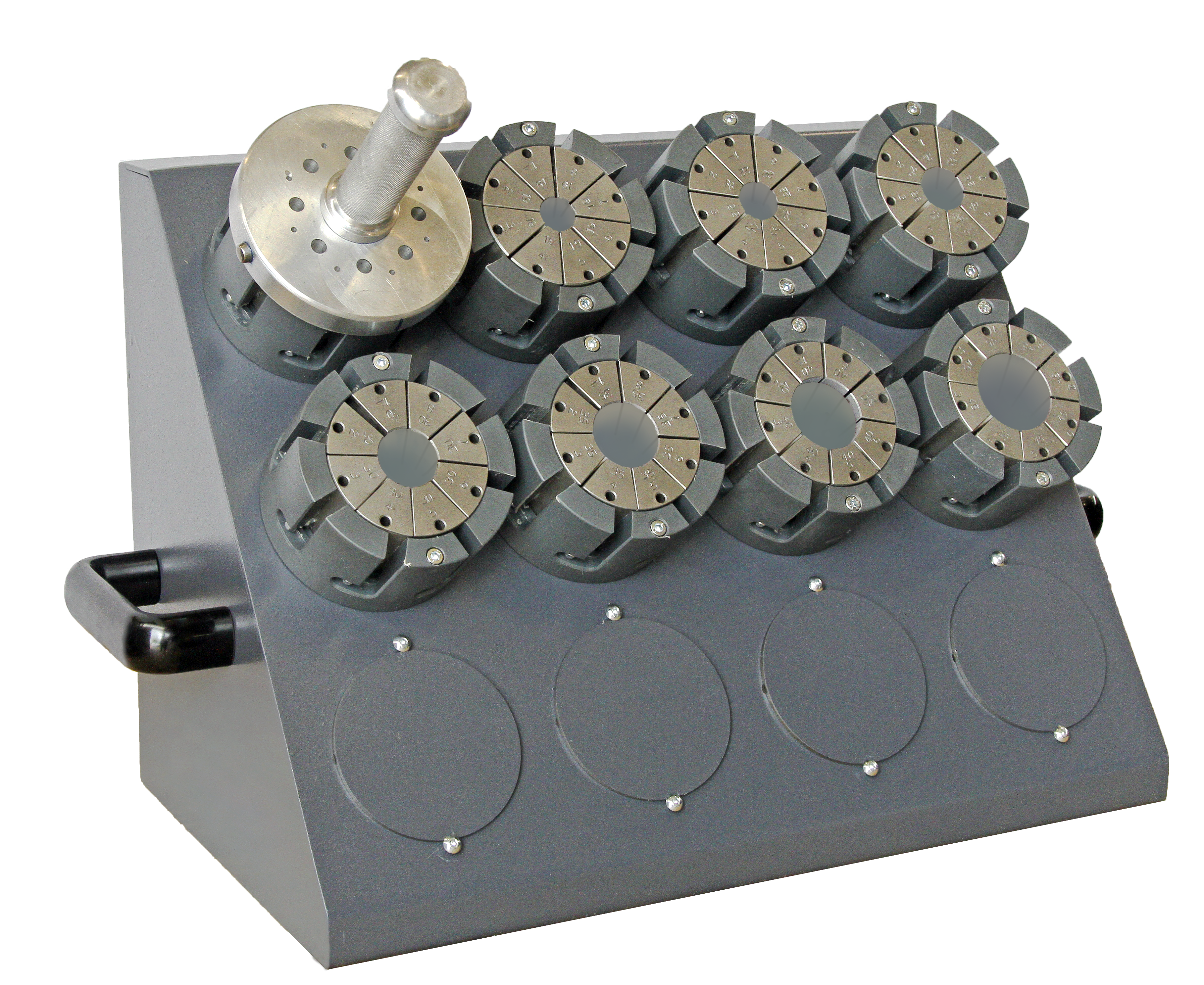

- SUPPORTO CAMBIO RAPIDO MORSETTI (DA Ø 16 A Ø 55)

- BATTUTA POSTERIORE

-  MORSETTI MARCATORI

- COFANETTO CARATTERI MARCATORI 4×2 / 6×4

- MORSETTI SPECIALI E Ø NON STANDARD A RICHIESTA
